光學比較測角儀   比較測角儀    XQ60-ZI             XQ15-ZII

一、主要用途：

XQ60-ZI、XQ15-ZII光學比較測角儀結構簡單，使用廣泛，它是用比較的方法測定角度的良好儀器，它與標準件或角度塊規比較可測量金屬與光學零件的角度；測量導軌的直線性；測量零件部件的平行度；測量兩個平面的垂直度。此外，還可以與多面體或角度塊規組合使用進行分度測量等工作。

二、結構原理：

本儀器有如下幾個部分組成：

1、帶有標尺分劃板的自準平行光管；

2、具有精密平面性的工作臺；

3、支架；

4、照明設備；

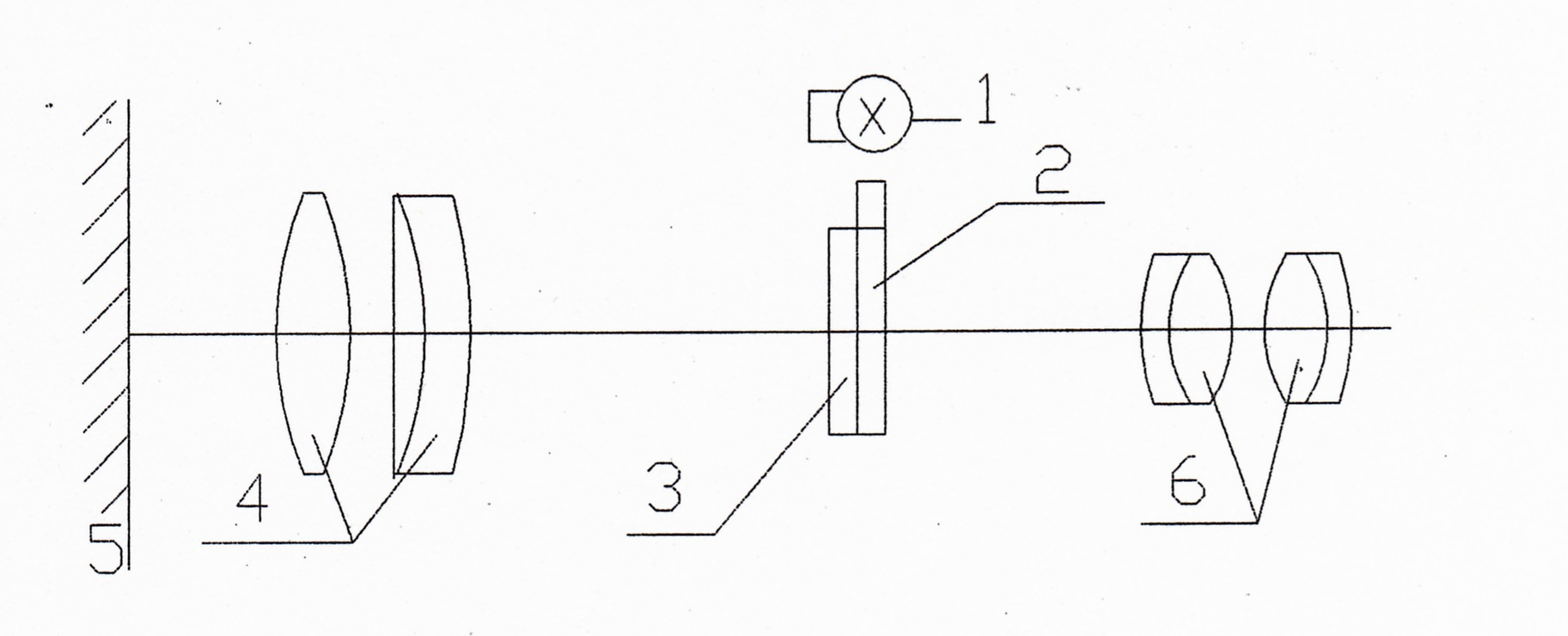

1.光源      2.棱鏡       3.分劃板       4.物鏡        5.反光鏡      6.目鏡

光 學 系 統 圖

光源⑴經棱鏡⑵照明分劃板⑶上的反射刻尺，此分劃板位于物鏡⑷的焦點平面上，當光線被一塊與光軸垂直的反光鏡⑸反射回來后，在目鏡⑹中可同時看到反射刻尺和固定刻尺的像。讀得反射刻尺相對于固定刻尺的位移值，即為反光鏡斜的角度。

三、技術數據：

四、儀器結構：

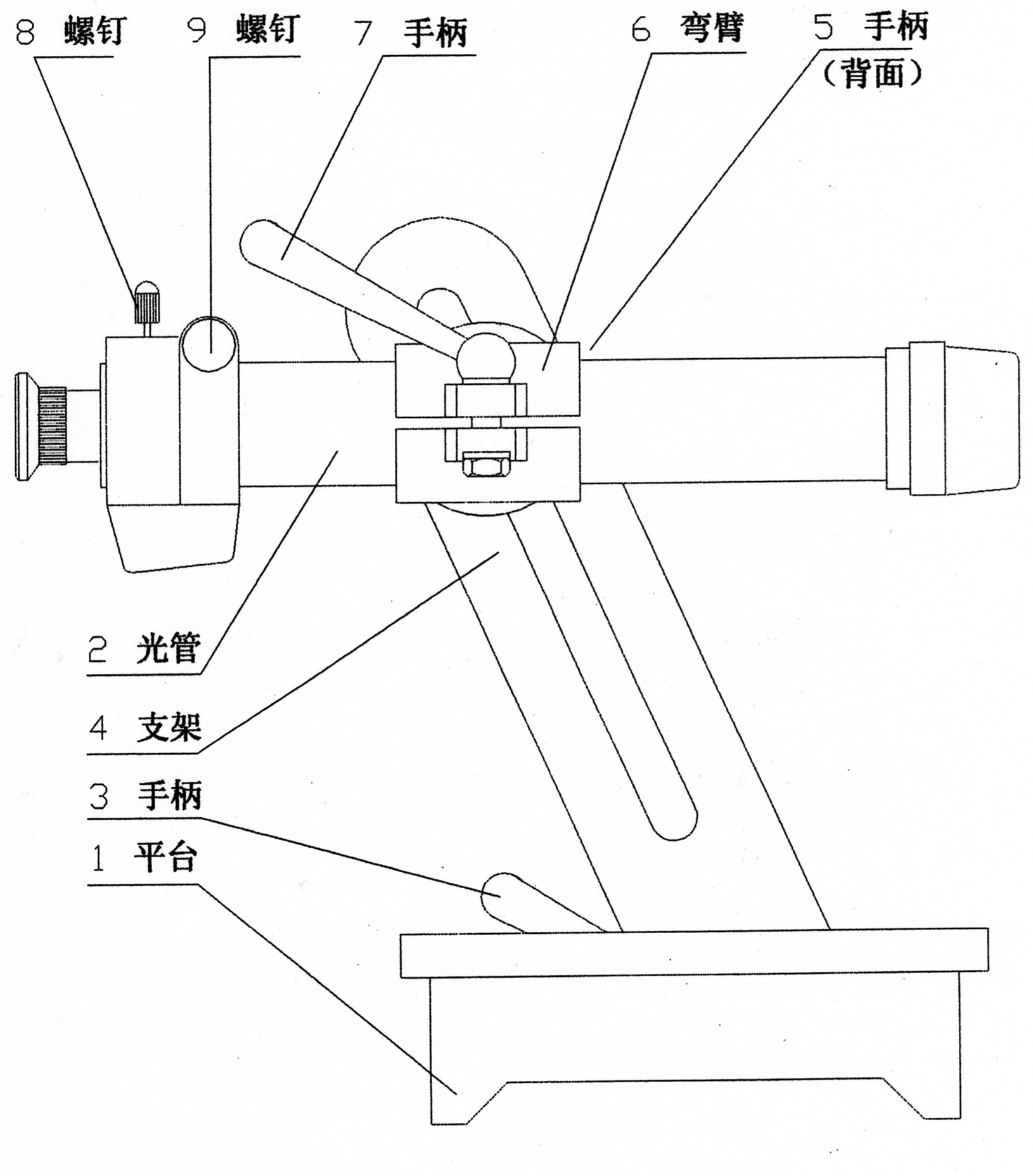

XQ60-ZI、XQ15-ZII光學測角比較儀結構示意圖

 五、使用說明：

穩重的平臺⑴（如前圖）是整個儀器的基座，它既保證了光管⑵在任何位置情況下的穩定性，而且經過研磨后的平面是放置標準件和被測面的基準面。但當光管垂直平臺使用時，它的表面也可以作為反射面。

松開手柄⑶可以使支架⑷在平臺兩邊擺動，松開手柄⑸可使彎臂⑹在支架的支槽中上下移動和轉動，光管又能在彎臂的孔中自由滑動，并能用手柄⑺將其固定于任何位置。

六、使用方法舉例如下：

1、測量零件的平行度——首先應該用棉花和汽油或脫脂溶劑將平臺工作面全部擦凈。接通電源使光管的光軸相當?shù)拇怪庇谄脚_(tái)，此時目鏡中可看到本身標尺和反射回來的垂直標尺。如無標尺像，可松開手柄⑸輕輕地將光管沿兩側方向推動。為了進一步將反射刻尺調正至與水平標尺平行相交，可利用螺釘⑻來調節。為了測量便利，常使反射回來的刻尺平行于平臺的工作面的裝支架的一邊，為此松開螺釘⑼將目鏡座旋轉調節即可。然后將零件放上平臺（其一邊與垂直標尺平行）就可以讀得該零件的平行度。由于兩標尺是互相垂直的，所以被檢零件的傾斜度可以在兩個方向進行。

2、測量零件的角度——凡角度測量，須與標準角度塊規或已知角度的零件同時使用。首先將角度塊規放于平臺，然后將光管的光軸傾斜置于標準塊規的反射表面垂直，當獲得反射回來的標尺形像后，可通過螺釘⑻將標尺調正至平行位置，然后換上被檢查的零件，如零件的表面不足以使反射標尺較清晰時，可利用另一塊規或斜度不大于3"、光潔度不低于▽▽▽▽12的反射板與被檢零件的反射面緊密接觸。

當零件相當大時，可以放在較大的平板上，在這樣的情況下，測角儀若有可能的話，也可以放在同一平板上去。

七、儀器成套性：

1、60"或者15"測角儀主機                        1臺

2、燈泡（機身中）                                   1只

3、充電頭                                                 1只

4、平面反射鏡（60mm）                        1塊

5、使用說明書                                          1本

6、合格證                                                 1份

7、攝像頭                                                 1只

8、顯示屏                                                 1個
