SCY-150PT型透過式偏心儀整套儀器標準配置包括主機、顯示器、電源適配三

爪卡盤為選購件。

1.主要用途

●鏡片中心偏檢驗

●鏡片膠合

●鏡頭組裝

2.測量范圍

●待測鏡片口徑≤150mm ；

●待測鏡片焦距±5mm～±∞mm（±15mm 以下鏡片配合輔助鏡頭） ；

3.儀器特點

● 精度高

15" /格。

● 分劃格值固定

儀器分劃格值始終保持 15" /格，不會因待測鏡片不同而變化。

● 減輕疲勞

CM-150 型透過式偏心儀采用顯示器觀察減輕操作者的視覺疲勞。

● LED 照明

LED 照明更環保使用壽命更長。

● 電子分劃

采用電子分劃板，可在暗室中操作。

● 操作方便

每種待測鏡片只需對第一片進行調焦。

4.儀器結構

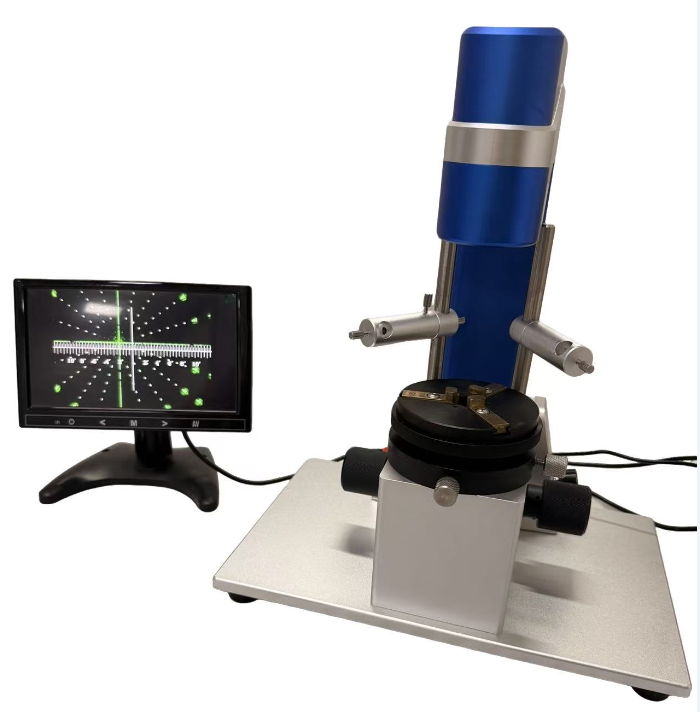

圖 1 儀器整機儀器由主機、電源適配器、顯示器三部分組成。

5.測量原理

傳統透過式偏心儀是通過觀察透鏡焦面像跳大小來檢查透鏡中心偏。CM-150

型透過式偏心儀采用日本最新技術，用變焦系統提供目標，用準直系統檢測偏向

角，解決了傳統透過式偏心儀檢測范圍小、分劃格值不固定的問題。

6.操作步驟

本儀器可用于檢測、膠合鏡片，也可用于鏡頭裝配，下面分別介紹。

6.1 檢測鏡片中心偏時操作步驟：

1）將儀器平放在桌面或工作臺上。

2）將顯示器后面的螺母安裝在顯示器支架上。

3）將顯示器航空插頭插入儀器本體后面的接口中（4 針）。

4）將 AC 適配器的插頭插入 220V 交 流電插座上，DC 端插入儀器本體后面的

圓孔中。

5）將被檢測鏡片放置在中心儀工作平臺的夾具中（夾具由使用單位根據其具

體需要自行設計、制作,對于中大鏡片可以選購三爪卡盤）。

6）確認 AC 適配器、顯示器航空插頭接線正確后，將開關調至 ON。

7）將儀器亮度調整旋鈕順時針方向旋轉（向左側）至極限位置，此時光源最

亮。

8）轉動調焦手輪直到顯示器上出現圖像為止，將亮度調節旋鈕逆時針（向右

側）旋動（畫面會變暗），再微調調焦旋鈕直到最清晰，再進一步調節亮度旋鈕直 到圖像線條最細（同時要清晰）。

9）調節 X、Y 移動平臺使圖像十字線大致處于顯示器中心位置。

10)轉動鏡片，讀取圖像縱向的移動量（最左側到最右側的刻度），或者讀取

圖像橫向移動量，這個移動量就是偏芯量，不需要除以 2。

6.2 膠合鏡片時操作步驟：

鏡片膠合現在主要有兩種方法，對于小批量高精度的采用傳統的邊旋轉待膠合

鏡片邊觀察像跳大小，對于大批量精度不高的采用靜態法，即先做一個標準膠合鏡

片來標定夾具位置，膠合鏡片時只需要將基準鏡片上面的鏡片前后左右移動直到圖

像十字中心落在公差范圍內即完成膠合。 傳統膠合方法步驟與檢測步驟相同，在此不再贅述。 對于大批量靜態法膠合步驟如下：

1）先按照傳統方法膠合一枚鏡片作為基準，此鏡片中心偏盡量小，最好接近 0；

2）移動工作臺 X、Y 調節旋鈕直到圖像十字中心與分劃刻線十字中心重合，不

要再改變夾具、工作臺位置！

3）將待膠合鏡片放置在夾具上，XY 方向移動待膠合鏡片中的基準鏡片上面的

鏡片直到圖像十字線中心落在公差范圍內即完成膠合。

6.3 鏡頭裝配步驟：

可以選擇以鏡筒外圓為基準或者配一個高精度轉臺，裝好第一片，使其中心偏

達到公差范圍內，再依次裝好其他鏡片。

7.選購件

三爪卡盤為選購件，用于直徑介于 20～150mm 的鏡片。

8.注意事項

1）注意防潮、防塵；

2）注意不要有有機溶劑清擦儀器鏡頭，嚴防機器油進入儀器；

3）切勿過度用力調節調焦旋鈕，否則易損壞齒條；

4）如果松開調焦手輪后圖像變糊，請松開兩調焦手輪上的止緊螺釘，將兩調

焦手輪擰緊，然后再擰緊兩調焦手輪上的止緊螺釘！

   9.規格

10、附錄-鏡片夾具設計參數及注意事項

1）夾具設計（無輔助透鏡）

如上圖：由于儀器本身結構限制，在上圖陰影區域（離中心儀鏡片5mm-21mm范圍）為測量盲區，也就是被測鏡片焦點位置在這個區域不能測量，在設計檢測夾具高度時需要避開，

2）夾具設計（有輔助透鏡）——減少測量盲區

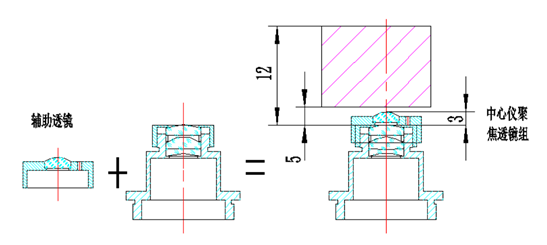

   對于短焦鏡片（小于15mm），為了測量和操作方便，可以增加輔助透鏡，如下圖

如上圖：由于儀器本身結構限制，在上圖陰影區域（離中心儀鏡片5mm-12mm范圍）為測量盲區，也就是被測鏡片焦點位置在這個區域不能測量，在設計檢測夾具高度時需要避開.
