憑著獨特的設計，精湛的工藝，使威勤球柵系統擁有超卓的特性，比一般數顯系統更可靠耐用，更適合在車間嚴苛的環境中工作，以下列舉部份特性以供參考：
Ip67防護等級
球柵尺( SPHEROTECH )，采用全密封設計，達到Ip67防護標準，不受油、水、鐵屑等常見于車間的污染物影響而影響測量精度。不因污染物的存在、入侵而出現失靈、誤讀或漏讀數據的現象。
超長的測量行程
單根球柵尺的測量行程從50毫米到12米，并可無限接長，精度特高，為業界長行程測量的需要，提供了完美的解決方案。
熱膨脹系數
球柵尺的熱膨脹系數為12X10-6/K，與絕大多數的機床及工件的系數非常接近。因而在實際加工環境中，大大地降低了數顯系統因溫差變化或與出廠標示的精度環境不同所產生的熱膨脹誤差。
產品材質 熱膨脹系數（10-6/K） 鋼/鐵（10-6/K） 差數（10-6/K）
玻璃 8 12 4
鋁材 23 12 -11
威勤球柵尺 12 12 0
耐振耐沖擊
球柵尺的特殊設計，耐振規格為30g294m/s2(55-2000Hz)，耐沖擊規格為100g(11ms)/1000m/s2，在其它傳感器遠低于此規格級數就已經碎裂、失效、誤讀時，威勤球柵尺仍能正常運作，并持續一貫，可靠耐用。
精度可靠
球柵系統的高可靠性測量精度可追溯到國家級測量標準。所有威勤球柵系統的關鍵生產及測量設備均經過可追溯至精度標準國家物理室(NPL)的雙頻激光干涉儀定期校正，或直接使用干涉儀進行生產調試，以確保所有產品符合精度標準。
安裝容易
球柵尺安裝時使用一對萬向夾具，只需兩個固定點，不需銑平整過行程平面。不需加放平板來獲取水平及垂直精度。在大多數其它數顯系統無法安裝的機床或工作臺上，威勤球柵尺也能輕易完成安裝。
特長保修期
特長保修期威勤的數顯尺十年保用，數顯表和讀數頭也有五年保用期，此外，更有一批經驗豐富的技術人員隨時候命，為客戶提供專業、快速、有效的服務。
優良的兼容性
100%兼容其它傳統(正弦波訊號)球柵系統，無論數顯表、球柵尺還是讀數頭，都可以直接替換使用，方便快捷
一尺多讀數頭
球柵尺采用尺頭分離式設計，在同一根尺上可裝多個讀數頭，像中大型的龍門銑、立車或特殊設計的機床，就可輕松實現在同一坐標上讀取兩個或以上的數據。
球柵尺運作原理

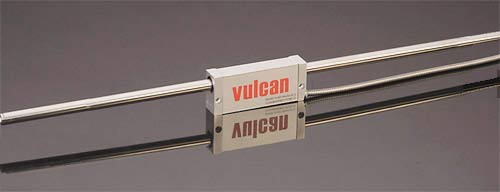

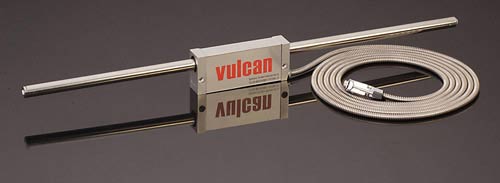

球柵尺（SPHEROTECH）主要由兩部分組成，尺身及讀數頭。
尺身是由不銹鋼制造，導管內裝滿了特殊處理的鋼球，這些鋼球每粒都經過多層加工及處理，并于嚴密控制的環境下裝入導管內，然后密封。

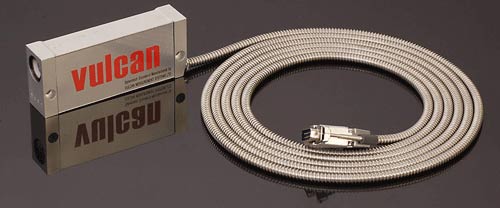

讀數頭則是由6組線圈圍繞著一個纖維線軸制成。每組線圈皆有激發及接收的功能，并密封于讀數頭內，完全隔絕了冷卻劑、油污、灰塵及鐵屑的侵害。當電流經過線圈時，會產生電磁活動，導致各個鋼珠因切面的不同而生出不同的反饋，此時讀數頭內的截取線圈偵測出這些不同的反饋，并于讀數頭沿尺身移動時截取相應的輸出訊號。
威勤的數顯系統以提供可靠耐用，質優價廉的產品為目標，就算在嚴苛的工廠環境中，仍能提供準確可靠的讀數，以切合各類機床的生產、加工模式的需要。
球柵尺規格表：
規 格 威勤球柵尺
定位精度 +10μm+5μm/m （+0.0004〞+ 0.0002〞）
重復精度 1個解析讀數以內
分辨率 0.005 mm、0.01 mm、0.02 mm、0.05 mm
(0.0002〞、0.0005〞、0.001〞、0.002〞)
最快讀速 120m/min
測量長度 50mm(2〞) 至 12m(502〞) 可無限接長
防護等級 IP67(可完全浸入水中)符合IEC 60 529標準，優于NEMA6標準
膨脹系數 12 x 10-6 /K
耐振動 30g 294M/S2（55-2000Hz）
耐沖擊度 100g /1000m/s2（11ms）
標準電纜 3.5m或7.0m(可以接長)
電纜最大長度 22m (867〞)
輸入 85mA+5mA
輸出 2.0V+0.5rms.1kHz類比信號每12.7mm(0.5in)3600
EMC BS EN 61326
電源 12VDC+5%, <80mA(typical)
讀數頭尺寸 52mm x 131mm x 28mm（2.04〞x 5.16〞x 1.10〞）
超長行程
球柵尺具有可靠的超長測量行程，單根尺身可達12米，并可無限接長。長行程球柵尺加裝彈簧支架，確保整個行程平直一致。
尺身由不銹鋼制造，耐碰撞，并不受車間常見的磁性物質，如加工后帶磁的鐵屑、調試磁座、磁性吸盤等磁化或干擾而影響精度，更不會讓客戶的投資瞬間報銷。
一般說來，行程越長，其它測量原理的傳感器精度受熱膨脹的影響越大，但球柵尺是用不銹鋼制造，膨脹系數與機床及大部分工件接近，因而大大地避免了因熱膨脹所產生的誤差。
長行程數顯尺主要用在大型機床上，動轍數十萬數百萬的投資，而提供可靠，耐用的數顯系統是一貫的宗旨，再加上首創十年保用的承諾，讓測量系統成為您的最強之選。 |
