| 金相顯微鏡:雙目金相顯微鏡4XB 雙筒倒置金相顯微鏡 4XB 歡迎來電:021-39530106 |
|
|
一、儀器的主要用途和特點
4XB型雙目倒置金相顯微鏡用以鑒別和分析各種金屬和合金的組織結構，對熱處理后的材料作一般金相組織的研究工作。顯微鏡成像清晰，視野寬廣，整體設計符合人機功能，適合長時間操作。可廣泛地應用在工廠或?qū)嶒?yàn)室進行鑄件質量的鑒定。原材料的檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。
本儀器是系倒置式金相顯微鏡，由于試樣被觀察表面與工作臺表面重合，因此與試樣高度無關，便用方便，儀器結構緊湊，外形美觀大方，儀器底座支承面積較大，彎臂堅固，使儀器的重心較低安放平穩可靠，由于目鏡與支承面呈45度傾斜，使觀察舒適。

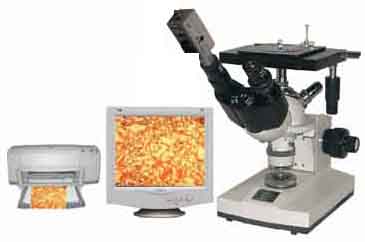

倒置金相顯微鏡4XB 視頻倒置金相顯微鏡4XBE

|
| 二、儀器的主要技術指標 |
1.目鏡
類別 |
放大倍數 |
視場直徑(毫米) |
平場目鏡 |
10X |
18 |
12.5X |
15 |
2.物鏡
類別 |
放大倍數 |
數值孔徑(NA) |
系統 |
工作距離(毫米) |
消色差物鏡 |
10X |
0.25 |
干 |
7.31 |
半平場消色差物鏡 |
40X |
0.65 |
干 |
0.66 |
消色差物鏡 |
100X |
1.25 |
油 |
0.37 |
3.光學總放大倍數:100X-1250X
4.機械筒長:160毫米
5.粗微動調焦機構: 調焦范圍: 7毫米
刻度格值:0.002毫米
6.粗動調焦范圍:7毫米
7.機械工作臺:75*50毫米
8.照明燈泡:6v 12w溴鎢燈
9.載物件（直徑）：10，20，42
10.儀器重量：5公斤
11.包裝箱體積：360*246*360毫米 |
|
| 三、儀器的擴展性 |

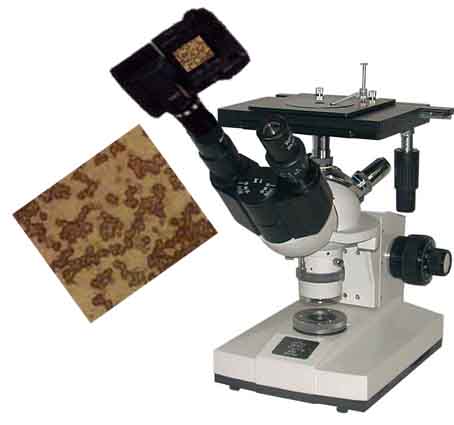

| 4XB型金相顯微鏡可通過彩色攝像機和圖象采集設備連接電腦構成電腦型雙目倒置金相顯微鏡4XBE,也可連接數碼相機構成數碼金相顯微鏡4XBZ，還可以接入電視機或監視器使用4XBV，能通過電腦或者數碼相機來觀察圖片，并且所觀察的圖片可以在計算機屏幕或者數碼相機上顯示出來，還可以通過打印機打印出彩色圖片。 |
|
| 四、儀器的成套性 |
1、顯微鏡主體： 1臺
2、目鏡10X、 2只
3、物鏡10X、40X（平場）、100(油） 各1只
4、雙目鏡筒 1只
5、載物臺壓簧 1件
6、載物片φ10、φ20、 各1片
7、濾色片（黃玻璃） 1片
8、杉木油 1瓶
9、燈泡（溴鎢燈） （備用） 1只
10、保險絲 1只 |
|
五、 儀器的選購件
10X分劃目鏡 10X十字線目鏡 12.5X目鏡 16X目鏡 20X目鏡等 |
