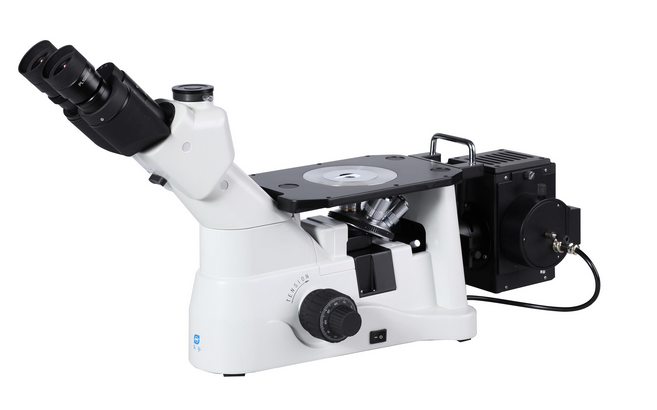

XD30M系列金相顯微鏡
提供優越的圖像質量和穩固可靠的機械結構；
操作簡便，附件齊全，廣泛應用于教學科研金相分析以及工廠實驗室材料檢測。
■光學系統：無限遠色差校正光學系統（CSIS），像質更好，分辨率更高，觀察更舒適。
■目鏡及物鏡：高眼點、超寬視野平場目鏡，PL10x/22mm，提供更加寬闊平坦的觀察空間并可加裝用于測量的各類測微尺，無限遠平場消色差超長工作距專業金相物鏡，無蓋玻片設計。
■觀察筒：鉸鏈式三目，視度可調節，45°傾斜，可進行攝影攝像，對觀察圖像進行采集和保存，配置電腦和專業軟件實現圖像分析。
■調焦機構：低手位粗微調同軸調焦機構，帶有粗調松緊調節裝置，粗調每轉行程38mm，微調精度0.002mm。
■照明系統：帶可變光闌和中心可調視場光闌的反射式柯拉照明器，自適應90V-240V寬電壓，12V50W進口鹵素燈，有效保護和延長鹵素燈泡的使用壽命。
■載物臺：可加裝同軸低手位調節移動尺及載物臺延伸板，拓展應用空間，滿足不同需求客戶的使用。
技術規格
光學系統 |
無限遠色差校正光學系統 |
觀察筒 |
鉸鏈式三目頭，45°傾斜，瞳距調節范圍：54-75mm，單邊視度調節±5屈光度分光比：雙目100%，雙目:三目=80%:20% |
目鏡 |
高眼點大視野平場目鏡PL10X22mm |
高眼點大視野平場目鏡PL15X/16mm |
物鏡 |
無限遠長工作距平場消色差金相物鏡：
LMPL5X /0.15 /WD10.8 LMPL10X/0.3/WD10 LMPL20X/0.45 /WD4
無限遠長工作距平場半復消金相物鏡：
LMPLFL50X/0.55 /WD7.8 LMPLFL100X/0.80 /WD2.1 |
轉換器 |
5孔轉換器 |
調焦機構 |
粗微調同軸，粗調每轉行程：38mm，微調每轉行程：0.2 mm，調焦精度：0.002mm，帶松緊調節裝置 |
載物臺 |
固定平臺：尺寸160X250mm |
工作臺板 |
金屬載物臺板（中心孔Φ12）/金屬載物臺板（中心孔Φ25）/載物臺延伸板 |
移動尺 |
低位同軸機械式移動尺，行程120x78mm |
反射照明系統 |
反射式柯拉照明器，帶可變孔徑光欄和中心可調視場光欄，自適應90V~240V寬電壓，12V50W鹵素燈，中心可調，,亮度連續可調 |
偏光裝置 |
起偏鏡插片 |
檢偏鏡插片,可360度旋轉 |
濾色鏡 |
Φ32mm黃/綠/藍/中性 |
攝影裝置 |
攝影接筒（帶PK卡口），3.2X攝影目鏡 |
攝像裝置 |
0.5X/1.0X/??C型攝像接筒 |
|
