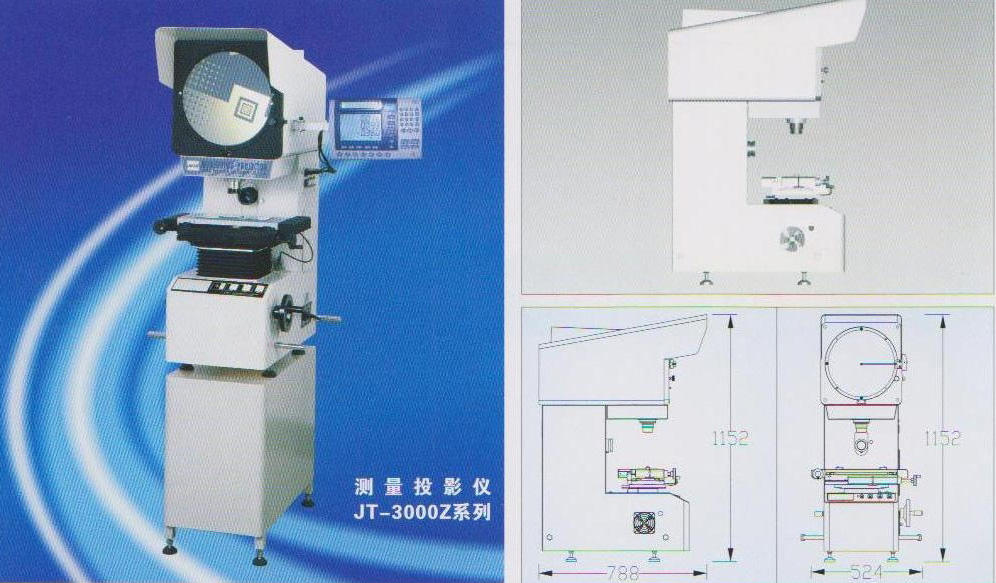

| 儀器型號 |
正像型 |
JT-3015AZ |
JT-3020AZ |
JT-3025AZ |
反像型 |
JT-3015A |
JT-3020A |
JT-3025A |
正像型 |
JT-3015Z |
JT-3020Z |
|
反像型 |
JT-3015 |
JT-3020 |
|
| 工作臺 |
金屬臺面尺寸 |
340×152 |
450×280 |
450×280 |
| 玻璃臺面尺寸 |
196×96 |
306×196 |
306×196 |
| X座標行程 |
150 |
200 |
250 |
| Y座標行程 |
50 |
100 |
150 |
| Z座標行程(調焦用)(mm) |
100(調焦) |
100(調焦) |
100(調焦) |
| 儀器測量精度 |
4+L/200 |
3+L/200 |
3+L/200 |
| X、Y座標數顯解析度：0.001 |
| 投影屏 |
投影儀投影屏尺寸：Φ312，使用范圍 > Φ300 （刻有米字線） |
| 投影旋轉范圍：0~360° |
| 旋轉角度數顯解析度：1’或0.01° |
| 投影儀物鏡 |
| 放大倍數： |
10X(必備) |
20X(可選) |
50X(可選) |
100X(可選) |
| 物方線視場(mm) |
φ30 |
φ15 |
φ6 |
φ3 |
| 物方工作距 |
77.7 |
44.3 |
38.4 |
25.3 |
| 測量最大高度 |
100 |
100 |
100 |
100 |
|
| 數據處理系統 |
DP-100 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測RS-232數據輸出 |
| 儀器照明 |
透射與反射照明光源均為24V/150W鹵素?zé)? |
| 儀器電源 |
110V/220V(AC)，50/60Hz，總功率400W |
| 冷卻方式 |
強制風冷(3軸流風扇) |
| 儀器配件 |
微型打印機、光學尋邊器等 |
| 外形尺寸長×高×寬 |
800×800×1150 |
770×810×1120 |
800×810×1150 |
| 儀器重量 |
130KG |
170KG |
180KG |
