正像測量投影儀 |
三、JT12A-B臺式測量投影儀主要技術規格： |
| 投影屏尺寸： 300mm（刻有米字線） |
內置數顯箱式
|
物鏡放大率： 10× |
| （可選購物鏡： 20×50×100×） |
| 工作臺移動范圍： 橫向150mm縱向50mm |
| 數顯讀數分辨值： 0.001mm |
| 投影屏旋轉范圍： 0--360° |
| 旋轉游標分格值: 1' |
| 照明燈泡： 24V 150W進口溴鎢燈（低溫、長壽命） |
| 調焦行程： 80mm |
| |

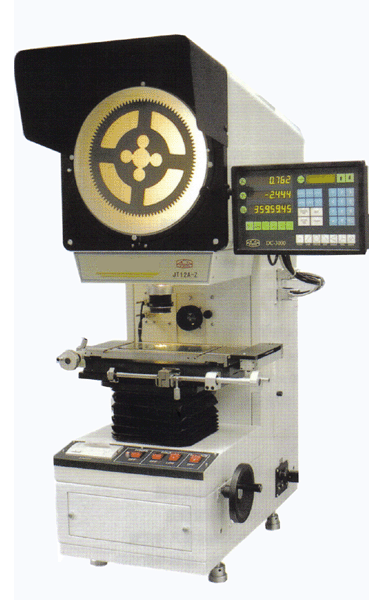

| JT12A-B臺式測量投影儀帶多功能數顯表： |
| 1、多點采集確定直線和圓； 7、具有誤差修正功能； |
| 2、各幾何元素預置設定； 8、RS232輸出功能； |
| 3、以組合方式確定各幾何元素 ； 9、打印頁面輸出功能； |
| 4、具有坐標旋轉，坐標平移功能 ； 10、停電記憶功能。 |

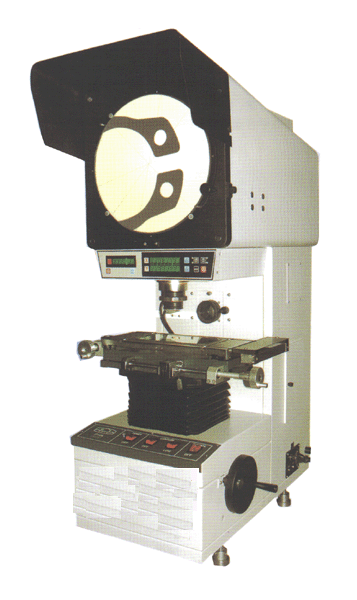

JT12A-A 臺式測量投影儀 |
5、Z軸可設定為傳感器長度值或編碼器角度值; |
| |
6、級坐標/直角坐標轉換功能 ，各幾何元素可存儲、調用； |
| |
|
| |
JT12A 測量投影儀系列: |
| |
JT12A-A 測量投影儀內置數顯箱式 |
| |
JT12A-B 測量投影儀正像外掛數顯箱式 |
| |
JT12A-Z 測量投影儀反像外掛數顯箱式 |
| |
|
| |
選購件：可選購電腦測量軟件對復雜的幾何和形位公差進行輔助測量。 |
