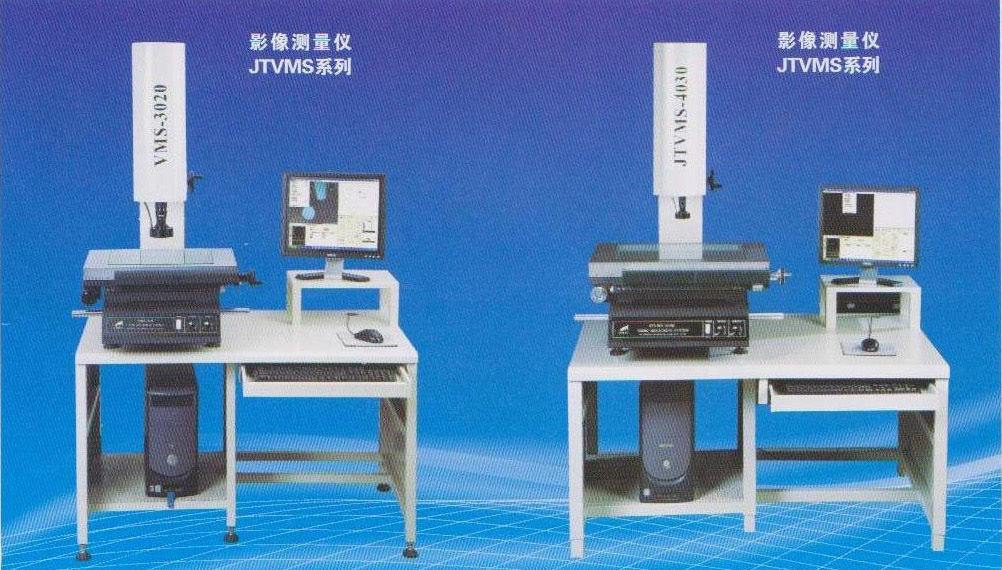

| 嘉騰影像測量?jī)x:嘉騰影像測量?jī)x JTVMS-1510 歡迎來電:021-39530106 |
|
|
|
|
|
一、用途：
儀器通用于以二座標測量為目的的一切應
用領域，在機械、電子、儀表、塑膠等行業廣泛使用。(不帶數據箱)
二、儀器特點：
- 儀器采用彩色CCD攝像機、變焦距物鏡與十字線發生器作為測量瞄準系統；
- 由二座標工作臺、光柵尺與USB接盒組成數字測量及數據處理系統；
- 儀器具有多種數據處理、顯示、輸入、輸出功能，特別是工件擺正功能非常實用；
- 儀器備有RS232界面,與電腦連接后，采用專門測量軟件可對測量圖形進行處理及輸
|
三、儀器規格參數：
| 影像測量?jī)x型號 |
JTVMS-1510 |
JTVMS-2010 |
JTVMS-2515 |
JTVMS-3020 |
JTVMS-4030 |
| 工作臺 |
金屬臺面尺寸 |
354×228 |
404×228 |
450×280 |
510×290 |
606×466 |
| 玻璃臺面尺寸 |
210×160 |
260×160 |
306×196 |
360×260 |
450×350 |
| 運動行程 |
150×100 |
200×100 |
250×150 |
300×200 |
400×300 |
| 儀器重量(Kg) |
100 |
110 |
120 |
200 |
240 |
| 外形尺寸 |
600×550×920 |
600×550×920 |
680×600×1020 |
780×670×1070 |
960×750×1100 |
| Z軸升降行程 |
150mm |
| 工作距離 |
108mm |
| X、Y、Z數顯解析度 |
1μm |
| X、Y坐標示值誤差 |
≤(3+L/200)μm |
| 影像系統 |
攝像機：彩色1/3" CCD
變焦物鏡倍率：0.7~4.5X
視頻總倍率：30X~230X
物方視場：7~1.1mm 表面光源與透射光源均使用LED，亮度可調節 |
| 電源 |
AC180~260V 50Hz |
| 測量功能 |
Mclns自動測量軟件，可自動尋邊、去毛刺，可測貼、線、圓、圓心距、擺正等 |
|
|
| |
|
