平面平晶-光帶檢測儀-平面平晶定制-上海思長約光學

平面平晶是用于以干涉法測量塊規，以及檢驗塊規、量規、零件密封面測量?jī)x器及測量工具量面的研合性和平面度的工具。適用于光學加工廠、廠礦企業計量室、精密加工車間、閥門密封面現場檢測使用，也適用于高等院校、科學研究等單位做平面度等檢測。光帶檢測儀

服務熱線：021-39530106

在線咨詢

前: 平面平晶
后: 平面平晶

產品詳情

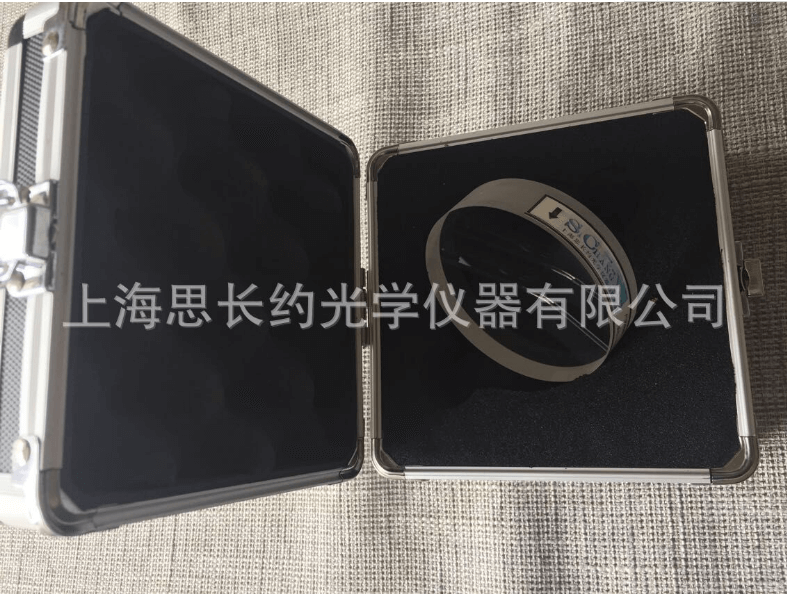

平面平晶

干涉條紋

平面平晶

一、用途：

二、技術參數

1、平面平晶 POF-1 標準規格尺寸：

規格	30mm	45mm	60mm	80mm	100mm	150mm
直徑	Φ30	Φ45	Φ60	Φ80	Φ100	Φ150
厚度	15mm	15mm	20mm	20mm	25mm	30mm

規格	200mm	250mm	300mm	350mm	400mm	500mm
直徑	Φ200	Φ250	Φ300	Φ400	Φ500	Φ600
厚度	40mm	40mm	40mm	40mm	50mm	50mm
規格	600mm	700mm	800mm	900mm	1000mm
直徑	Φ200	Φ250	Φ300	Φ400	Φ500
厚度	50mm	50mm	60mm	60mm	60mm

2.長平晶規格一 210*40*25mm（精度0.3微米）規格二 310*40*30mm （精度0.45微米）

三. 按JJG_28-2000標準

1. 平晶精度：1級

2. 平面度誤差：
直徑 30mm~60mm 0.03μm 直徑 80mm~150mm 0.05μm
直徑 200mm~300mm 0.08-0.1μm 直徑 300mm~600mm 0.1-0.6μm

直徑 700-1000mm 精度定制（直徑300mm~1000mm的平晶平面度誤差均可以按照非標定制，精度可調）

3. 平行度誤差：Ⅰ級 0.6μm

4. 平晶的材料：A級 光學K9玻璃檢驗標準 （GB 903-1987 無色光學玻璃）

5. 平晶必須放置在(20士5)℃和濕度不大于80 % RH的檢定室內進行等溫，等溫時間不少于8h

注：可以定做正方形、長方形、環形平面平晶，可以定做二等平面平晶，標準樣板?？梢詭С鰣?bào)告，可以定做材質為石英平面平晶。

平行平晶產品規格︰

*平行平晶是以光波干涉原理為基礎，利用平晶的測量面與試件的被測量面之間所出現的干涉條紋來測量被測量面的誤差程度。
*平行平晶具有高精度的平面性和平行性。
*平行平晶用于檢定千分尺、杠桿千分尺、杠桿卡規和千分尺卡規等量具測量面的平面度和兩相對測量的平行度。平行平晶共分四個系列，每個系列各分六組，每組四塊。
功能：平行平晶用于干涉法測量千分尺、卡規和千分表等測量面平面度、平面平行度。

產品規格：

每組平行平晶共四塊，分四個尺寸系列組
測量面上平面度偏差： <0.1μm
平面度局部偏差： >0.03μm
測量面平行度誤差：組Ⅰ系列允差值：0.06μm
組Ⅱ、Ⅲ系列允差值：0.08μm
組Ⅳ系列允差值：0.1μm

組Ⅰ	平行平晶	0－25mm	4塊/組
組Ⅱ	平行平晶	25－50mm	4塊/組
組Ⅲ	平行平晶	50－75mm	4塊/組
組Ⅳ	平行平晶	75－100mm	4塊/組

平行平晶尺寸系列表

組號	0－25	25－50	50－75	75－100
1定制	15.00，15.12 15.25，15.39	40.00，40.12 40.25，40.37	65.00，65.12 65.25，65.37	90.00，90.12 90.25，90.37
2定制	15.12，15.25 15.37，15.50	40.12，40.25 40.37，40.50	65.12，65.25 65.37，65.50	90.12，90.25 90.37，90.50
3定制	15.25，15.37 15.50，15.62	40.25，40.37 40.50，40.62	65.25，65.37 65.50，65.62	90.25，90.37 90.50，90.62
4定制	15.37，15.50 15.62，15.75	40.37，40.50 40.62，40.75	65.37，65.50 65.62，65.75	90.37，90.50 90.62，90.75
5定制	15.50，15.62 15.75，15.87	40.50，40.62 40.75，40.87	65.50，65.62 65.75，65.87	90.50，90.62 90.75，90.87
6現貨	15.62，15.75 15.87，16.00	40.62，40.75 40.87，41.00	65.62，65.75 65.87，66.00	90.62，90.75 90.87，91.00

鈉光燈HQ-C4 高頻鈉光燈平晶鈉光燈箱臥式鈉光燈HQ-C5 便攜式鈉光燈 HQ-C6

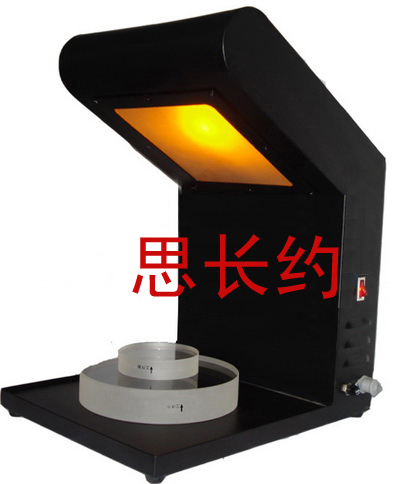

光帶檢測儀

一、用途
HQ-C4 光帶檢測儀高精度鈉光燈箱是光學儀器理想的單色光源。主要和平面平晶配套，用于以干涉法測量塊規，以及檢驗塊規、量規、零件密封面、測量?jī)x 器及測量工具量面的研合性和平面度適用于光學加工廠、廠礦企業計量室、精密加工車間、閥門密封面現場檢測使用，也適用于高等院校、科學研究等單位做平面度等檢測。

二、主要技術特點：
1、HQ-C4高精度鈉光燈箱是由特種的抗鈉玻璃吹成管膽，管內充有金屬鈉，外面封接玻璃外殼而成。點燃后能輻射比較強5890A 5896A鈉譜線。具有適應范圍廣、使用壽命長、不受環境溫度影響、燈光穩定無頻閃的特點，可防止低頻燈光源對人眼的傷害。
2、發光管它的發光效率基本不受環境溫度的影響。其輻射光譜純正、穩定、無雜散光。其發光波長透霧性強，在低功率電光源產品中光效最高，是光學儀器中單色光源最理想的選擇。
3、燈具采用高品質防火、阻燃、環保進口塑料，緊固件采用材料增強安全性，抗振性。
4、根據光源的特性，燈具反射器采用抗紫外線噴塑增強表面抗腐蝕性。全密封防塵、防水、防眩光設計。
5、燈具檢測平臺采用特殊阻尼材料，國際領先的表面噴涂工藝精工制作，增強對被測工件的保護和保證檢測的安全穩定。
6、檢測平晶范圍直徑300mm（范圍不夠可以定做更大）
7、工作電壓：15+5 功率：20 W 工作電流：1-1.3A

平面平晶
