一.儀器用途：
CMS-M系列三座標測量機能實現空間坐標點位的測量。方便的測量出各種零件的三維輪廓尺寸，形狀及位置精度。它是集光，機，電，算于一體的精密測量儀器。它廣泛的應用于機械制造，電子，汽車和航空航天等工業中。他可以對箱體，導軌，缸體，機架等零件的尺寸，形狀及相互位置進行檢測。 |
二.儀器特點：
| 探測系統：RENISHAW MH20I |
測量軟件：CMM-manager |
|
三.儀器規格參數:
| 型號 |
CMS-554M |
CMS-564M |
CMS-574M |
CMS-584M |
CMS-665M |
CMS-685M |
CMS-6105M |
| 行程 |
X |
500 |
500 |
500 |
500 |
600 |
600 |
600 |
| Y |
500 |
600 |
700 |
800 |
600 |
800 |
1000 |
| Z |
400 |
400 |
400 |
400 |
500 |
500 |
500 |
| 結構形式 |
移動橋式 |
| 分辯率 |
0.5um |
0.5um |
0.5um |
0.5um |
0.5um |
0.5um |
0.5um |
| 外形尺寸 |
1.0*1.1
*2.2 |
1.0*1.2
*2.2 |
1.0*1.3*2.2
|
1.0*1.4
*2.2 |
1.14*1.1
*2.4 |
1.14*1.3
*2.4 |
1.14*1.5
*2.4 |
| 整機重量 |
700kg |
770kg |
840kg |
910kg |
900kg |
1040kg |
1180kg |
| 最大承重 |
200kg |
200kg |
200kg |
200kg |
500kg |
500kg |
500kg |
| 包裝外型尺寸 |
1.45*1.37
*2.1 |
1.45*1.47
*2.1 |
1.45*1.57
*2.1 |
1.45*1.67
*2.1 |
1.45*1.55
*2.4 |
1.35*1.75
*2.4 |
1.35*1.95
*2.4 |
| 電源： |
220+(-)10% 50/60HZ |
氣源壓力 |
>=0.5MPa |
| 空氣流量： |
120L/min(0.4MPa |
溫度范圍 |
20+（-）2攝式度 |
| 濕度： |
40%-70% |
| 電腦配置 |
品牌電腦：P4 2.8G,內存512M 硬盤80G 17"液金顯示器，正版Windows XP 操作系統(隨著計算機更新,我公司隨之更新) |
|
|
|

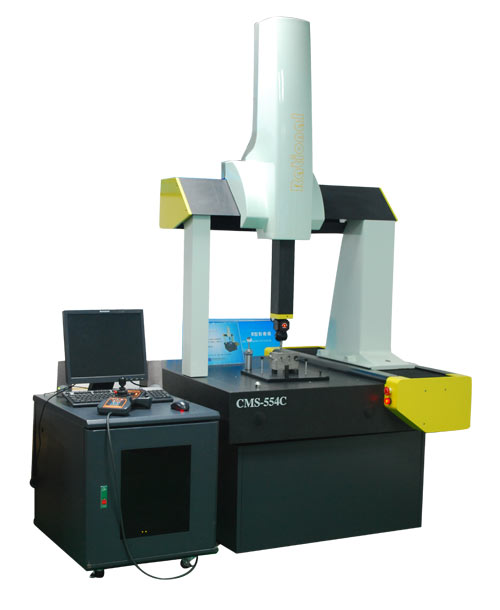

全自動三坐標測量機(CNC)
產品用途 |
全自動三坐標測量機系列采用移動橋式結構，顯著提高了自身的運動性能。全花崗石工作臺、導軌、橫梁和Z軸，具有相同的溫度特性和剛性，并通過有限元分析、動態特性分析，從而使整機有了較高的穩定性和可靠性。
全自動三坐標測廣泛應用于機械制造、電子、汽車、五金、塑膠、模具等行業中，可以對工件的形狀、尺寸和形位公差進行精密檢測，從而完成零件檢測、外形測量、過程控制等任務。 |
產品特點 |
● 整體式花崗石工作臺，單邊移動橋式結構，提高了運動性能，保證了整機機械系統的精確穩定
● 全部導軌采用高精度空氣軸承，預壓設計，無磨損，運行更平穩，確保了機器優異的動態性能
● 三軸導軌均采用高精度天然花崗石，使三軸具有相同的溫度特性，具有良好的剛性和抗時效變形能力
● 雷尼紹(RENISHAW)自粘帶狀金屬反射光柵尺，使三軸具有相同的溫度膨脹系數，增強了設備的穩定性
● 功能強大的三坐標測量軟件RationalDMIS，為您提供完美的測量解決方案，以及簡潔友好的測量界面，易學易用
● 配精密高效的空氣處理系統，確保了壓縮空氣的良好品質 |
