JB-4C精密粗糙度儀是一種高精度觸針式表面粗糙度測量儀器，該儀器可對平面，斜面，外圓柱面，內孔表面，深槽表面，圓弧面和球面等各種零件表面的粗糙度進行測試，并實現表面粗糙度的多種參數測量。儀器可方便地用于軸承滾道粗糙度的測量。 儀器配有電腦及專用測量軟件，運用先進的無噪聲機械定位裝置，可選定被測零件的不同位置，設定各種測量長度進行自動測量，評定段內采樣數據達3000個點。所有的測量數據和曲線可在屏幕顯示或打印輸出，所以在汽車配套行業、機械、模具加工、科研單位、大專院校等各大行業中廣泛使用。
儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562的要求。
|
|
型號 Type
|
JB-4C
|
|
測試參數
Evaluation Parameters
|
Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt臺階Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等，Rmr(Tp)曲線
|
|
粗糙度測量范圍
Roughness range
|
Ra 0.01 – 50 μm
|
|
取樣長度 Sampling length
|
L: 0.08 ,0.25, 0.8, 2.5 mm
|
|
評定長度Evaluation length
|
Ln: 1L, 2L, 3L, 4L, 5L可任選 Selectable
|
|
儀器評定取樣Sampling points
|
4000點
|
|
分辨率 Resolution
|
0.001 μm
|
|
示值誤差 Indication error
|
± 5 %
|
|
測量重復性Repetition error
|
± 3 %
|
|
測量工件最大高度
Max. specimen height
|
300mm
|
|
傳感器可測 Application
|
平面、斜面、內孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度planar, incline, cylinder, circular and spherical parts, grooves and bores.
|
|
天然金剛石觸針Probe
|
標準型 Standard type, 高度Height<8mm
小孔型 Special probe for small bore
觸針半徑radium:2um,? pressure測力: 4 mN
|
|
驅動箱的滑行速度
Traverse speed
|
2mm/s
|
|
驅動箱升降形式
Traverse U/D mode
|
自動升降 Auto
|
|
移動速度 Scanning speed
|
0.5 mm/sec
|
|
線性區 Linear range
|
垂向Vertical? 640 um
|
|
臺階和Pt測量范圍
Thickness and Pt range
|
100 um
|
|
分辨力Resolution
|
0.1 um
|
|
軸向測量范圍
Longitudinal range
|
60 mm
|
|
輪廓圖形 Profile graph
|
直接輪廓，濾波輪廓 Macro profile,filter profile
|
|
輪廓圖形的X、Y放大比
X、Y magnification
|
自動選定 Auto mode
|
|
濾波器 Filter
|
ISO 2CR濾波器ISO 2CR Filters
|
|
小孔測量范圍
Measurable range of bore
|
≥ ?5 mm
|
|
X-Y工作臺
X-Y stage
|
旋轉角度Rotation ±10?
擺動范圍 Declination ±10?
X-Y移動范圍 Adjustment 15 mm
|
|
軸承內外圈尺寸
For measurement of bearing
|
內圈最大外徑Max. outer dia. of inner ring 280mm
外圈最小孔徑Min. inner dia. of outer ring 12mm
厚度Thickness：≤160 mm
|
|
打印紙規格 Printing paper
|
A4紙
|
|
操作系統 Operation System
|
WinXP
|
|
標準配件，附件
Standard parts & attachments
|
支柱及大理石底座 Column & Base
控制器 Control box
驅動裝置 Driving unit
傳感器 Transducer
X-Y工作臺 X-Y stage,
V型臺 V-stage-
標準型觸針 Standard type probe
小孔型觸針 Special probe for small bore
粗糙度樣板 Glass roughness sample
計算機，打印機 Computer & printer
|
|
儀器電源Power supply:
|
220 VAC ±10%, 50Hz
|
|
大理石工作臺尺寸Granite base
|
700×400×100mm
|
|
儀器毛重Gross weight
|
100 kg
|
|
| |
JB-5C粗糙度輪廓儀廣泛應用于機械加工、汽車、軸承、機床、摸具、精密五金、光學加工等行業。儀器驅動箱提供了一個行程為100毫米長的高精度直線基準導軌，傳感器沿導軌作直線運動，位移量通過精密光柵位移傳感器進行數據采集。驅動箱可通過水平調節鈕作±10度的水平調整，并可分別通過控制箱的操作鍵或軟件界面進行水平和垂直方向的移動。儀器帶有電腦及專用測量軟件，在WINDOWS XP操作系統下的測量軟件操作直觀方便，功能豐富。
可測量各種精密機械零件的粗糙度和輪廓形狀參數。用擬合法可評定半徑、兩圓中心距角度、距離等。從而可測量直線度、凸度、溝心距、傾斜度、垂直距離、水平距離、臺階等形狀參數。 |
| |
|
型號 Type
|
JB-5C
|
JB-6C
|
|
粗糙度測量：For Roughness measurement
|
|
測試參數
Evaluation Parameters
|
Ra,,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt臺階?? ?Lr,Ln,RSk,RΔq,Δa,λq,λa,R3t,Rt1,Rt2,Rt3,RT4,rt5等，Rmr(Tp)曲線
|
|
取樣長度L：Sampling length? L :
|
0.08, 0.25, 0.8, 2.5, 8 mm
|
|
評定長度Evaluation length Ln:
|
1L-5L或任意長度selectable
|
|
測量范圍：Roughness range:
|
縱：600μm?? 橫：100mm
|
|
放大倍率Amplification ratio
|
縱：10，20，50，100，200，500，1000
??? 2000，5000，10000，20000，50000
??? 100000，200000，500000或自動
橫：自動
|
|
最小顯示值：Resolution:
|
0.001um。
|
|
范圍與分辨率之比：Resolution:
|
65,536:1
|
|
儀器示值誤差：Indication error:
|
≤±3%
|
|
測量工件最大高度
Max. specimen height
|
300mm
|
|
軸向測量范圍 Longitudinal range
|
100mm
|
|
傳感器可測Application
|
平面、斜面、內孔表面、外圓柱面、深槽表面，圓弧面，球面等各種零件的表面粗糙度
|
|
采樣速度Scanning speed
|
0.5 mm/sec, 1 mm/sec
|
|
移動速度Scanning speed
|
2mm/sec
|
|
觸針長度Stylus tip length
|
12mm和5mm兩根
|
|
觸針針尖半徑Stylus tip radius
|
2 um
|
|
觸針靜態壓力Stylus force
|
0.004N
|
|
線性區 Linear range
|
垂向Vertical ?600 um
|
|
軸向測量范圍 Longitudinal range
|
100 mm
|
|
小孔測量范圍 Measurable range of bore
|
≥ ?5 mm
|
|
濾波器Filter
|
ISO2CR
|
|
可調工作臺 Universal stage
|
旋轉角度Rotation ±10?
X-Y移動范圍 Adjustment 15 mm
|
|
輪廓測量：For Profile measurement
|
|
測量范圍：Measuring range:
|
X：100mm ???Z：10mm
|
X：100mm或120mm??
Z：20mm?
|
|
形狀測量功能
Form measuring range
|
要素：點、線、頂、谷、交點、接點、中線。分析：坐標差、距離、角度、半徑、輪廓度等。
|
|
傳感器量程：Range selection:
|
1mm(粗糙度)， 10mm（輪廓）
|
1mm(粗糙度)， 20mm（輪廓）
|
|
范圍與分辨率之比Range-Resolution rate
|
65,536:1
|
|
半徑誤差Radius error
|
0.1%-1.0%
|
|
采樣速度Sampling speed
|
0.5mm/秒，1mm/秒
|
|
移動速度Moving speed
|
2mm/秒
|
|
上下左右移動范圍：
Max specimen height:
|
X：100mm?? Z:? 370mm
|
X: 120mm?? Z:? 370mm?
|
|
觸針長度Stylus tip length
|
18mm和6.5mm
|
30mm和12 mm
|
|
觸針針尖半徑Stylus tip radius
|
20μm
|
|
觸針針尖角度Stylus tip angle
|
長針11度，短針30度
|
|
測力Stylus force
|
0.01-0.02N
|
|
打印紙規格
|
A4紙
|
|
操作系統 Operation System
|
Win98/2000/XP
|
|
電源：Power supply:
|
AC220V±10%? 50HZ
|
|
標準配件，附件??
Standard parts&attachments
|
粗糙度輪廓儀主機Main machine
支柱及大理石底部 Column & Base
?控制器 Control box
?驅動裝置 Driving unit
?傳感器 Transducer
?X-Y工作臺 Universal adjustable stage
?V型臺 ??Vstage
?夾具Clamp
標準型觸針Standard type probe
小孔型觸針Special probe for small bore
?輪廓觸針 Profie probe
?粗糙度樣板Glass roughness sample
?輪廓標準球Standard profilw ball
?計算機打印機Computer & printer
?說明書 Operating manual
|
|
凈重：Net weight:
|
110 Kg
|
|
尺寸：Dimensions:
|
620mm×400mm×720mm
|
|
|

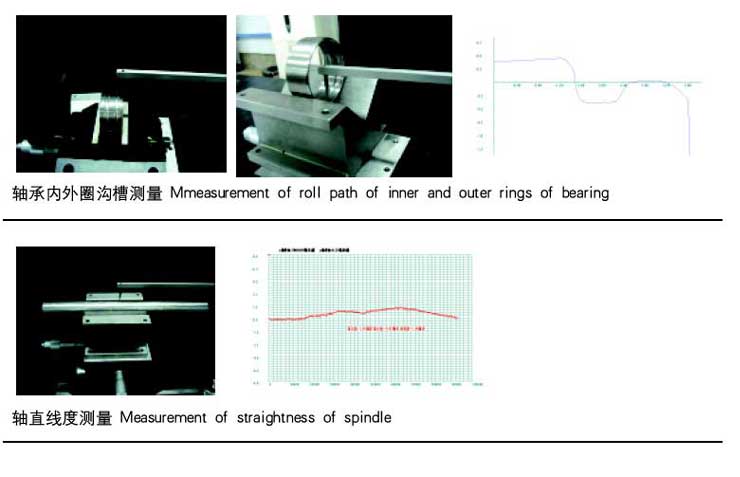

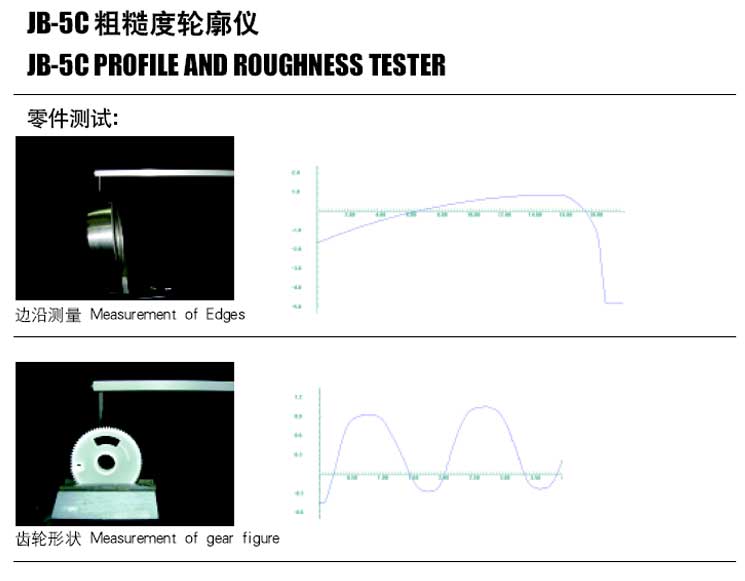

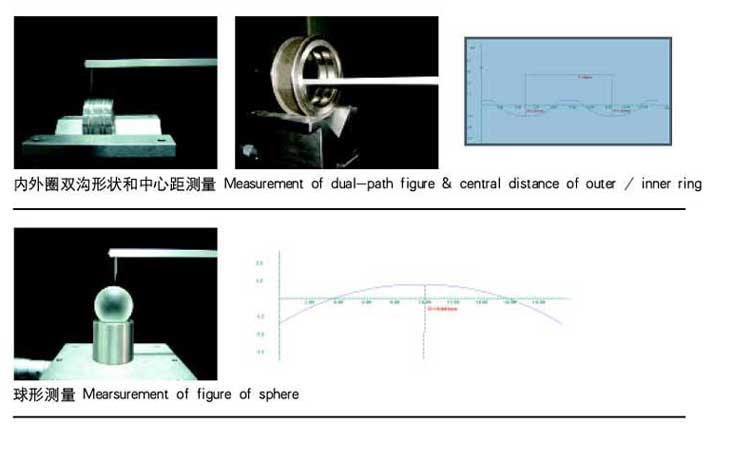

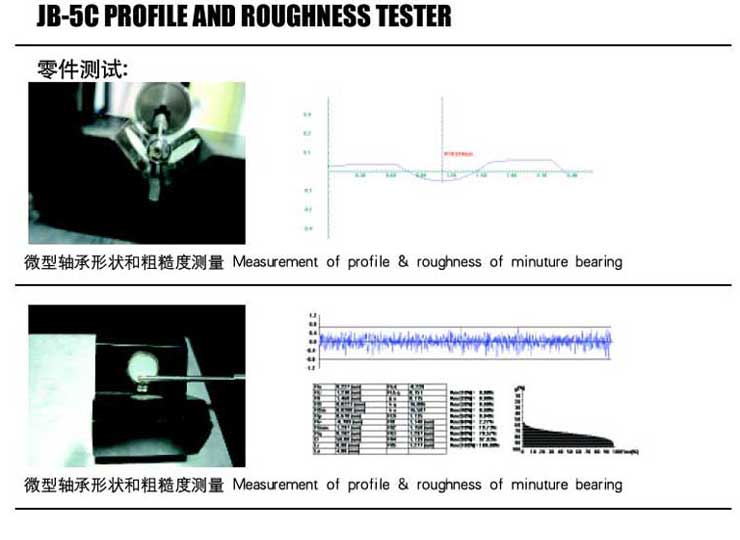

測試實例
|
|
|
|
|
|
