用途：
    IM 小型工具顯微鏡（改進型）可廣泛適用于光學、機械、電子行業的幾何尺寸精密測量。特別是刃具行業的形狀測量。 MC系列測量顯微鏡能方便地讀取千分表頭示值，測量工件的孔徑、孔距等尺寸以及角度，使用特殊的目鏡還能檢驗螺紋以及齒輪形狀等。IM 小型工具顯微鏡（改進型）設計非常緊湊，重量輕，最適合設置在加工現場受到限制的場所，廣泛應用于車間的計量檢測。

IM 小型工具顯微鏡（改進型）功能特點：
1、 可以直接測量點﹑線﹑圓﹑角度﹑距離﹑矩形和螺紋等圓形元素的測量﹑預置和構造
2、 座標擺正和座標平移，方便擺正工件，減少調整時間
3、 接腳踏開關和光學尋邊器，采點方便快捷
4、 打印功能，打印用戶程序﹑圓形元素和三軸的顯示值
5、 RS232輸出功能，將當前光柵尺的顯示值輸出到電腦上
6、 用戶程序，用戶可記錄測量工件的操作步驟并運行，批量測量同一種工件更加方便快捷
7、 多種座標顯示方式，極座標和直角座標﹑INC座標和ABS座標、公制和英制
8、 對光柵尺可進行線性補償或區段線性補償
9、 Z軸可接光柵尺或旋轉編碼器
10、存儲100個永久圓形元素和10個暫存元素
11、光柵尺解析度 1μ

技術參數：
一． 15×目鏡（米字線分劃板）， 360°旋轉，分度值為6′
二． 2×物鏡，工作距離67 mm
三． 測量工作臺移動范圍：50×50mm
四． 測微手輪最小分劃值：0.002mm（0.0001″）
五． 改進型光柵尺解析度0.0005mm
六． 透/反射照明系統

選配件：

360°回轉工作臺,分度值為6′。  5×、10×物鏡    三豐數顯手輪。
讀數裝置測微頭移動量：25mm(機械手輪)  格值：0.002mm
50mm(數顯手輪)  格值：0.001mm
聚焦方式：手動(粗動)
照明裝置：透射照明裝置 帶綠色濾光片 無級調節亮度
反射照明裝置 單燈傾斜反射 無級調節亮度
光源：24v 2w
電源輸入：220V/110V  50Hz/60Hz
儀器重量：14kg

系統組成：

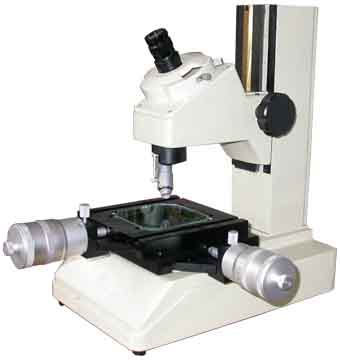

IM 機械手輪型： 手輪刻度 25mm  格值 0.002mm  簡單實用
IM-C 視頻測量型： 在顯示器上瞄準  直觀方便工作效率高

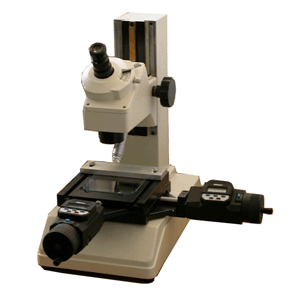

IME 數顯手輪型： 移動范圍 50mm  格值 0.001mm  讀數快捷準確

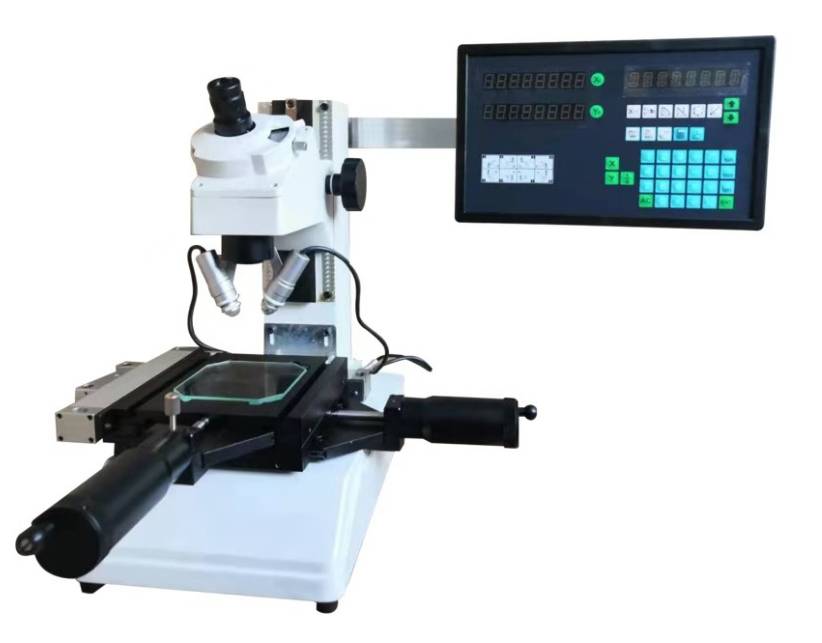

IME 改進型：光柵尺移動范圍50mm 光柵尺分辨率：0.0005mm 功能強大、精度高
