原理：
光柵尺為透射式幅值光柵,其原理為主,副光柵相對位移時,產生莫耳條紋變化,此變化將由精密光電轉換器件，轉換為電訊號，然后經訊號處理電路處理后，輸出相應位移量的數字訊號。。
波形輸：
正弦波，方波兩種；正弦波一般為磁柵，方波為玻璃光柵。訊號輸出中還有單波和雙波也就是常說的單出訊號曲和雙曲(單波：是2路TTL方波0°和90°；雙波：是4路TTL方波°.90°.180°.270°)。
產品特點：
運行速度：每分種60米以上；
長距離傳輸：100米以上中間不須增加任何介面
滑動部分：采用五只軸承，優異的重復定位性
信號線：采用多層隔離線網及金屬軟外殼保護，防水及抗干擾性優良
尺身：采用鋁合金型材，經陽極處理，尺頭采用合金壓鑄，鍍硬鉻，耐腐蝕
防塵片：采用特種塑膠，耐刮，耐腐蝕，摩擦阻力小部件個體化：安裝、保養、維護簡易；防水、防塵性良好，使用壽命長
傳感器：采用玻璃精密計量光柵作為測量基準器
|
品名
|
產品精度
|
輸出信號
|
生產長度
|
分辯率
|
光柵柵距
|
R1
|
工作速度
|
|
WTA01(薄尺)
|
±(5+5LO/1000)
μm;另可提供±
(3+3LO/1000)μ
m或更高精度
|
2路TTL方波0o和90o
可提供4路TTL方波
0o、90o、180、270。
|
50~1000
|
0.0001
|
0.02mm
|
50mm
|
6米/分
|
|
WTA02(薄尺)
|
50~1000
|
0.0002
|
0.02mm
|
50mm
|
15米/分
|
|
WTA05(薄尺)
|
50~1000
|
0.0005
|
0.02mm
|
50mm
|
30米/分
|
|
WTA1(薄尺)
|
50~1000
|
0.001
|
0.02mm
|
50mm
|
50米/分
|
|
WTA5(薄尺)
|
50~1000
|
0.005
|
0.02mm
|
50mm
|
90米/分
|
|
其它資料
|
相偏移差90o ±15o 工作溫度：0℃~40℃ 存儲溫度：-20℃~50℃
|
|
WTA尺
|
公稱長度L0=50~1000mm時，每50mm為一檔；L0=1000~3000mm每100mm為一檔
|
|
900mm以內最大行程：公稱尺寸+30mm，信號線長度3.5M
|
|
900mm以上含(1000mm)最大行程=公稱尺寸+50mm，信號線長度5m
|
|

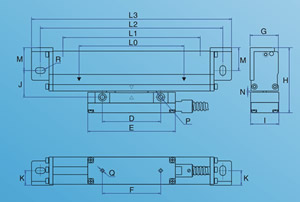

WTA型安裝尺寸圖
|
|
L0:50-3000 50/檔
|
有效量程
|
|
L1:L1=L0+50(行程>900)
L1=L0+30(行程≤900）
|
最大量程
|
|
L2:L2=L0+152(行程>900)
L2=L0+132(行程≤900）
|
主尺安裝尺寸
|
|
L3:L3=L0+169(行程>900)
L3=L0+149(行程≤900）
|
尺身最大尺寸
|
|
D:60±0.1
|
讀數頭側面安裝孔距
|
|
E:90
|
副尺最大尺寸
|
|
F:60±0.1
|
讀數頭頂部安裝孔距
|
|
G:21
|
尺身厚度尺寸
|
|
H:61.5
|
尺身最大高度
|
|
I:21±0.1
|
副尺體最大尺寸
|
|
J:25.5
|
主尺到副尺最大距離尺寸
|
|
K:10.25
|
主尺安裝孔距
|
|
M:20
|
主尺安裝孔距
|
|
N:1.3±0.3
|
讀數頭與主尺間隙
|
|
P:2-M5-6H
|
副尺安裝螺孔
|
|
Q:2-M4-6H深7
|
底部安裝螺孔尺寸
|
|
R:4-5*8腰形孔
|
主尺安裝孔
|
銑床系列光學尺
3號銑床光學尺兩軸三軸光學尺
規格：
兩軸數顯表+400+800三軸數顯表+400+400+800
4號銑床光學尺兩軸
規格：
兩軸數顯表+450+900三軸數顯表+450+450+900
5號銑床光學尺兩軸
規格：
兩軸數顯表+500+1000 三軸數顯表+500+500+1000
南通銑床光學尺兩軸
規格：
兩軸數顯表+350+800 其它規格詳情請來電咨詢。
磨床光學尺
614磨床
規格：
兩軸數顯表+200+350
618磨床
規格：
兩軸數顯表+200+400
720磨床
規格：
兩軸數顯表+300+500其它型號請致電本公司。
車床光學尺
6132車床
規格：
兩軸數顯表+250+800
6150車床
規格：
兩軸數顯表+300+1500
其它型號車床光學尺請來電咨詢。
數顯表維修
1、數顯表漏電；
2、數顯表右邊顯示而左面不顯示；
3、數顯表黑屏(開機后全都不顯示)；
4、數顯表開機后有烽鳴器聲音但不顯示；
5、數顯表開機后瞬間顯示或間接性顯示；
6、數顯表顯示“FFFFFF”或“日日日日日”；
7、數顯表顯示數據與刻度盤不相附，相差數倍；
8、數顯表顯示數據與刻度盤相差，位移越長相差越多；等等
光學尺/數顯表更換 (SW3000、SW4000數顯表)萬濠、信和、怡信、博望、新天、艾莫特、必嘉、朕衡、萊格、道爾、信衡等
|
24V光學尺為本公司自主研發，專為PLC提供信號的光學尺，詳情如下：
一、光學尺的用途：主要用于與PLC連接；
二、光學尺的原理：光柵尺為透射式幅值光柵,其原理為主,副光柵相對位移時,產生莫耳條紋變化,此變化將由精密光電轉換器件，轉換為電訊號，然后經訊號處理電路處理后，輸出相應位移量的數字訊號。光學尺輸出波形為HTL方波。
三、光學尺參數：
|
參數名稱
|
單位
|
參數數值
|
|
分辨率
|
um
|
5
|
|
重復精度
|
um
|
5
|
|
工作速度
|
m/min
|
25
|
|
光柵柵距
|
mm
|
0.02
|
|
工作電壓
|
V
|
+24
|
|
零位參考點
|
mm
|
50
|
|
信號線長度
|
m
|
3
|
四、光學尺9PD接角圖：
|
腳號
|
信號
|
|
1
|
+24V
|
|
2
|
0V
|
|
3
|
A項
|
|
4
|
B項
|
|
5
|
RI項原點(選)
|
五、光學尺的相關尺寸(單位:mm)：有效尺寸: L0=光學尺的有效行程外形尺寸: L=L0+2*(50+14)=L0+128安裝孔中心距: L1=L0+2*(50+7)=L0+114副尺尺寸: L2=76*20 安裝孔中心距: L3=60安裝螺絲:主尺M4*(長度25/30)*2 副尺M3*10*2尺身寬度: W=24光學尺總高度H=54(尺身=31；副尺=21)六、光學尺安裝標準：用百分表校正主尺的平行度和垂直度≤0.2mm;副尺與主尺盡量平行最大錯位≤0.3mm;副尺的固定要盡可能在中間位置一般單邊要預留5mm的安全空間;主尺與副尺的中間間隙1.5mm>D>0.8mm;信號線的折彎半徑要>60°盡量走直線。七、光學尺使用環境：(1)不要在可燃性氣體環境中使用；不可使用在鐵屑，油，水，粉塵之中；(2)避免暴露于烈日或高溫下，使用溫度必須在0-40°c的范圍內；存儲溫度:-20~50度(3)遠離強；(4)光柵尺信號線應盡量遠離電源線；(5)使用于高電壓，大電流，強磁場等環境的場合時，應注意安裝方式，做好訊號隔離，避免訊號干擾。(6)勿用強力或強氣清理讀數頭或尺本體上及周圍的雜屑,以防雜屑掉入尺本體內部；對雜屑應以軟布清理撥除。
SIKO（西控）磁柵尺 讀數頭 專賣（特價）
可連接PLC使用：西門子，施耐德，AB（羅克韋爾），GE， 歐姆龍，三菱，LS，松下，富士，永宏、臺達、盟立、FAMA（現屬于盟立）、安控、士林、豐煒、智國、臺安，德維深、和利時、KDN、淅大中控、淅大中自、信捷、愛默生、蘭州全志、科威、科賽恩、南京冠德、智達、海杰、易達中山智達 江蘇信捷, 洛陽易達 ，凱迪恩（KDN）
