| H型(全自動型)影像儀系列 |
| 產品用途 |
| 影像測量?jī)x適用於以二維座標測量為目的的一切應用領域，在機械、電子、儀錶、塑膠等行業被廣泛使用。 |
| 產品特點 |
● 自主開發QIM5008軟體，可滿足客戶不同需求。
● 具有快速自動對焦，自動尋邊，強大的編程和自動測量功能
● 採用亞像素細分技術，提高邊界治具測量
● SPC數據處理分析，大批量治具測量
● X、Y、Z三軸步進伺服控制，定位精度高速度快，X、Y速度可達200mm/s，運行平穩
● 採用自主開發的嵌入式模組控制系統，將複雜的控制系統集成於儀器內部，穩定性更高
● 採用花崗石低座，性能穩定，不易變形
● 可選配自動變倍功能，無需頻繁像素校正實現多倍率下高效測量
● 程式控制恒流驅動式八區表面冷光光源，可適應複雜的工件測量。
● 可配置遠心鏡頭
● 可通過鐳射指示燈尋找被測工件的具體位置 快速定位 方便快捷
● 配置操縱手柄，亦可軟體程式控制
● 可配置同軸光。(方便測量盲孔) |
| 技術規格參數 |
| 儀器型號 |

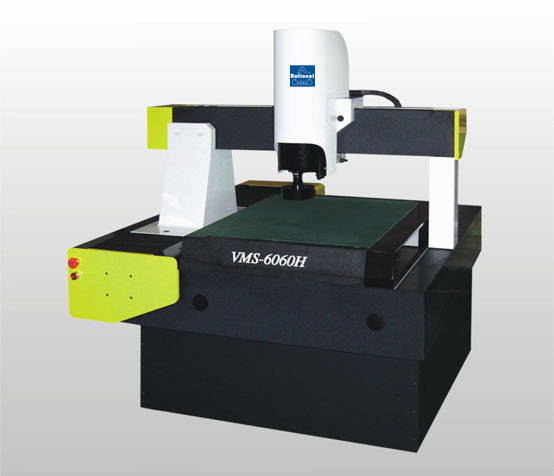

VMS-2515H VMS-3020H VMS-4030H VMS-6060H VMS-1215H |
| 工作臺 |
金屬臺尺寸 |
450*280 500*330 600*430 800*630 1400*1230 |
| 玻璃臺尺寸 |
306*196 350*250 450*350 650*550 1250*1150 |
| 運動行程 |
220*120 270*170 370*270 570*470 1170*1070 |
| 儀器重量 |
146 168 260 1281 4520 |
| 外形尺寸(長*寬*高)mm |
760*600*900 790*640*960 820*680*1110 1500*1300*1510 2.57*2.88*1.56 |
| Z軸升降行程 |
150mm |
| X、Y、Z數顯分辨力 |
0.5μm |
| X、Y座標示值誤差 |
(3+L/75) μm (L為被測長度，單位：mm) |
影
像
系
統 |
攝像機 |
彩色CCD攝像機 |
| 變倍物鏡倍率 |
0.7X--4.5X |
| 視頻倍率 |
23.5X--148X |
| 物方視場 |
11.1mm--1.7mm (物方視場為對角線的長度) |
| 電 源 |
AC100V---240V 50/60Hz |
| 功 率 |
250 W(不包含電腦) |
| 儀器配件 |
| 儀器配件 |
1X鏡筒(標配) |
0.5X鏡筒(選配) |
工作距離 |
| 變倍鏡頭 |
0.7X~4.5X |
0.7X~4.5X |
mm |
| 附加鏡 |
視頻倍率 |
物方視場(mm) |
視頻倍率 |
物方視場(mm) |
|
| 0.5X(選配) |
11.8X--74X |
22--3.4 |
5.9X--37X |
44--6.8 |
189 |
| 1X(標配) |
23.5X--148X |
8.1--1.3 |
16.5X--97.5X |
16.2--2.6 |
108 |
| 2X(選配) |
47X--296X |
5.5--0.9 |
23.5X--148X |
11.1--1.7 |
38 |
(標配)
(標配)
(標配)
(選配) |
電腦
17"顯示器
操作桿
RENISHAW簡易測頭(標準球) |
